تجهیزات جانبی توربوکمپرسورهای پالایشگاهی ، ایستگاه های تقویت فشار و انتقال گاز - مخازن تحت فشار

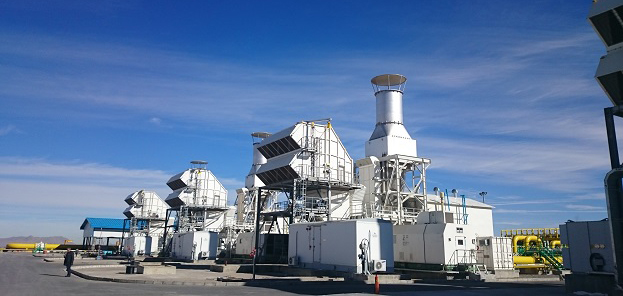

تجهیزات جانبی توربوکمپرسورها: توربوکمپرسورها در ایستگاه‌های تقویت فشار گاز به کار می‌روند و از دو بخش اصلی توربین و کمپرسور تشکیل شده است. وظیفه‌ی اصلی توربوکمپرسور به حرکت درآوردن کمپرسور جهت فشرده‌سازی یک ماده با حالت گازی می‌باشد.سیستم‌ هوای ورودی، گاز خروجی، تجهیز انتقال گاز(Gas Volute Exhaust)، سیستم سوخت و اطفاء حریق و …. از جمله تجهیزات توربوکمپرسور محسوب می‌شود که توسط شرکت مهندسی و ساخت تجهیزات سپاهان مپنا تأمین می‌گردد.



سیستم هوای ورودی (Air intake)

این تجهیز به وزن 23 تن وظیفه‌ی  تأمین هوای مورد نیاز جهت محفظه احتراق توربین را دارد. هوای محیط با عبور از این سیستم، پس از فیلتراسیون به سمت کمپرسور هدایت می‌شود تا پس از فشرده‌سازی و رسیدن به دمای خاص، آماده‌ی مصرف در محفظه احتراق توربین شود. با توجه به اهمیّت این بخش در عملکرد و راندمان توربین، طراحی و ساخت این مجموعه از حساسیت بالایی برخوردار است.

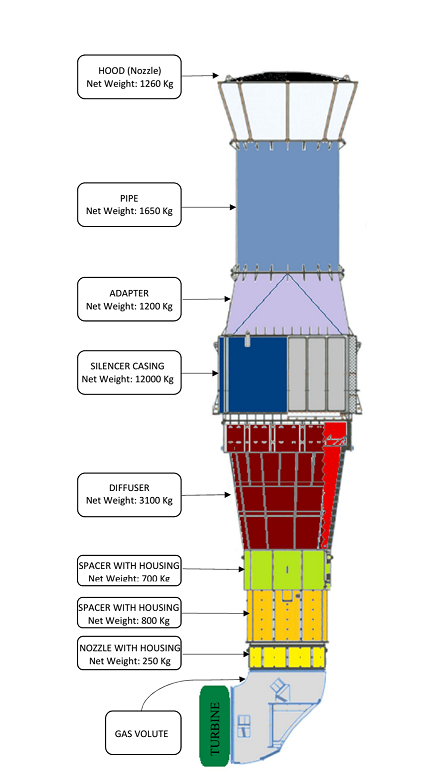

سیستم اگزوز (Exhaust system)

 وظیفه‌ی اصلی این تجهیز انتقال گازهای خروجی توربین به ارتفاعی بالاتر از توربوکمپرسور و رهاسازی آن در فضای اتمسفر می‌باشد. گازهای خروجی توربین دارای دمای حداقل 400درجه سانتیگراد است که در طی این مسیر کاهش یافته و در نهایت با دمای حدود 150 درجه سانتیگراد وارد اتمسفر می‌گردد. وزن مجموعه اگزوز حدود 35تن می‌باشد.
شدت عبور جریان در این مسیر باعث ایجاد صدای ناهنجاری می‌گردد. به همین دلیل در میانه‌ی مسیر از یک مجموعه جاذب صوت عبور نموده و از شدت بسامد صوت کاسته می‌شود. به مجموعه‌ی نگهدارنده جاذب‌های صوت، سایلنسر اطلاق می‌شود.



فریم و اتاق نگهدارنده توربین (Gas Turbine Enclosure & Base Frame)

 از این تجهیز جهت حفاظت و نگهداری از توربین و متعلقات داخلی استفاده می‌گردد. وزن کل مجموعه 32 تن بوده و از سه قسمت اصلی تشکیل می‌گردد که کانتینر آن به صورت دو جداره می‌باشد. جنس جداره‌ی بیرونی فولاد کم کربن و جنس داکت‌ها فولاد زنگ نزن می‌باشد.





سیستم انتقال گاز توربوکمپرسور (Gas Volute Exhaust)

 این قطعه به وزن حدود 1 تن هوای خروجی از توربین را به سمت اگزوز هدایت می‌کند. با توجه به تکنولوژی پیچیده‌ی ساخت ،این قطعه به صورت تکه‌های برش‌خورده در فیکسچرهای خاص ساخته می‌شود.



فریم و اتاق نگهدارنده سیستم سوخت و اطفاء حریق توربوکمپرسور (Fire Fighting Enclosure& Base Frame)

از این تجهیز جهت حفاظت و نگهداری از تجهیزات سوخت‌رسانی و آتش‌نشانی استفاده می‌گردد.وزن کل مجموعه 14.5 تن بوده و کانتینر آن به صورت دوجداره است. جنس جداره بیرونی فولاد کم کربن و جنس داکت‌ها فولاد زنگ نزن است.

پروژه‌های اجرا شده:

  • تأمین تجهیزات 32 واحد توربوکمپرسور پالایشگاهی جهت فازهای13، 19، 22 و 24 عسلویه
  • تأمین تجهیزات  70 واحد توربوکمپرسور از سفارش 100 دستگاهی توربوکمپرسور  جهت تقویت فشار ایستگاه‌های انتقال گاز

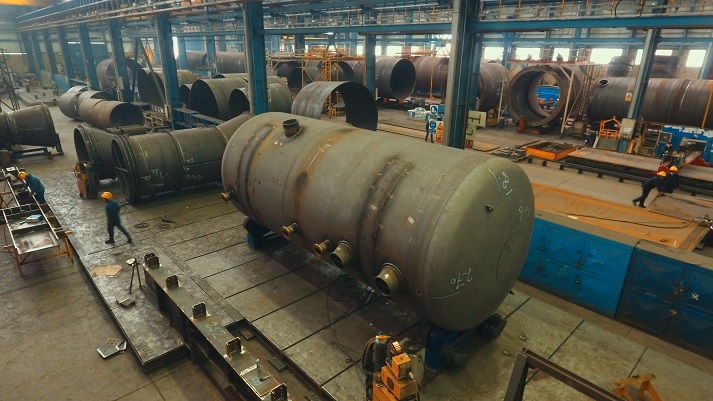

مخازن تحت فشار (Pressure Vessele)

این مخازن بیشتر شامل مخازن ذخیره گاز فشرده (مثل مخازن هوا، اکسیژن و نیتروژن)، مخازن آمونیاک بی‌آب، مخازن گازی روغنی، اتوکلاوها، مخازن ذخیره آب داغ، رآکتورهای شیمیایی و مخازن سردکننده هستند که قابلیت تولید آنها در این شرکت وجود دارد.
